Fantomy kalibracyjne
Fantomy jako wzorce tensora dyfuzji
W metodzie BSD-DTI (B-matrix Spatial Distribution in DTI) kluczowym elementem jest możliwość wyznaczenia rzeczywistego, przestrzennego rozkładu macierzy dyfuzji b(r) w obrębie objętości obrazowania.
Umożliwia to identyfikację oraz korekcję błędów systematycznych wynikających z niejednorodności gradientów pola magnetycznego. Do tego celu wykorzystuje się fantomy dyfuzji o znanym i precyzyjnie zmierzonym tensorze dyfuzji, pełniące funkcję fizycznych wzorców odniesienia.
W zależności od wymagań dotyczących czułości na kierunkowość dyfuzji oraz specyfiki kalibracji stosuje się dwa główne typy fantomów
Fantomy anizotropowe
Charakteryzujące się kierunkowo zróżnicowaną dyfuzją o znanej i powtarzalnej charakterystyce. W praktyce wykorzystuje się dwa typy konstrukcji:
- Fantomy kapilarne – zbudowane z równoległych mikrokanalików (kapilar) o średnicy wewnętrznej około 30 µm, wykonanych z włókien PMMA lub szkła. Wiązki kapilar mają średnicę około 0,8 mm. Takie fantomy generują jednoosiową anizotropię dyfuzji o wysokim stopniu zgodności z modelem teoretycznym.
- Fantomy o budowie laminarnej – składające się z cienkich płytek szklanych (ok. 100 µm) ułożonych naprzemiennie z warstwami wody o grubości około 20 µm, co pozwala uzyskać inne konfiguracje tensora anizotropowego.
Fantomy izotropowe
W których tensor dyfuzji jest skalarny i jednakowy we wszystkich kierunkach.
Dzięki ich jednorodności możliwe jest precyzyjne wykrycie globalnych oraz lokalnych niejednorodności wektora gradientu i związanych z tym deformacji macierzy b, niezależnie od kierunku pomiarowego [1,2].
Zastosowanie tych fantomów umożliwia eksperymentalne rozwiązanie układu równań odwrotnego względem klasycznego równania Stejskala-Tannera. Znając tensor dyfuzji D w danym punkcie fantomu, można precyzyjnie wyznaczyć lokalną macierz b(r) [1,3], co pozwala oszacować rzeczywistą przestrzenną strukturę macierzy b(r) dla wszystkich kierunków gradientów w badanej objętości.
Dzięki temu możliwe jest przeprowadzenie korekcji danych DWI/DTI przez wprowadzenie poprawionego b(r) do procesu rekonstrukcji tensora dyfuzji oraz dalszych analiz.
Korekcja błędów związanych z przestrzenną niejednorodnością gradientów w metodzie BSD-DTI znacząco zwiększa precyzję wyliczania metryk DTI oraz minimalizuje systematyczne artefakty. W konsekwencji poprawia to spójność i wiarygodność wyników obrazowania dyfuzyjnego zarówno w badaniach podstawowych, jak i w aplikacjach wieloośrodkowych [1–7].

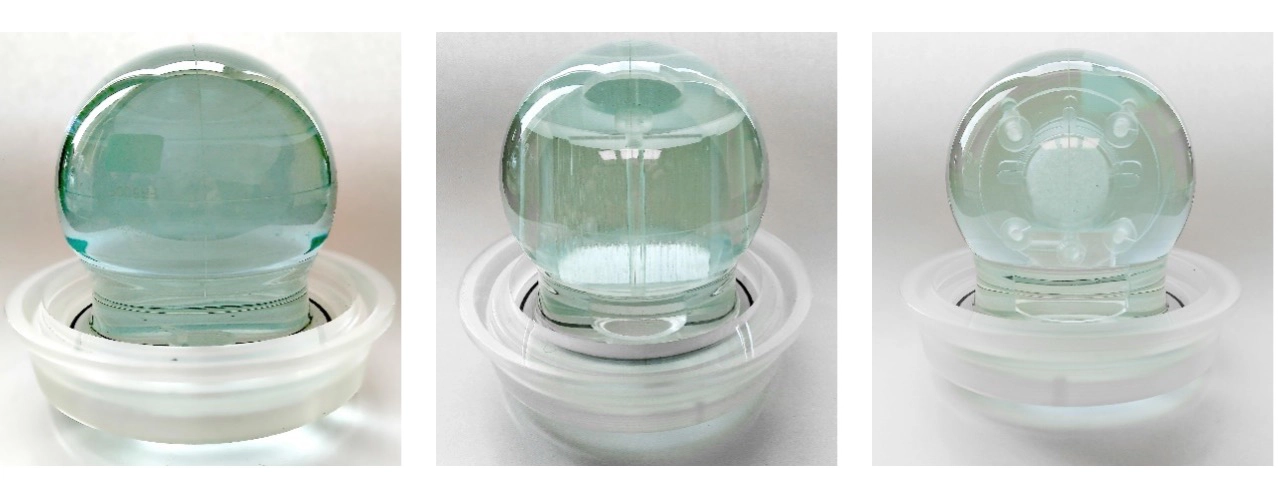

Rysunek. staw fantomów do określania rozkładu przestrzennego macierzy b.
Fantomy są zbudowane ze szklanej kuli wypełnionej wodą destylowaną lub z odpowiednią zawartością jonów CuSO4. W fantomach B i C wewnątrz kuli dodatkowo umieszczono struktury anizotropowe o budowie laminarnej (cienkie płytki szklane przedzielone warstewkami wody) i kapilarnej
- Rys 1. - A – izotropowy (woda)
- Rys 2. - B – anizotropowy (płytki szklane)
- Rys 3. - C – anizotropowy (kapilary)
